產品名稱：

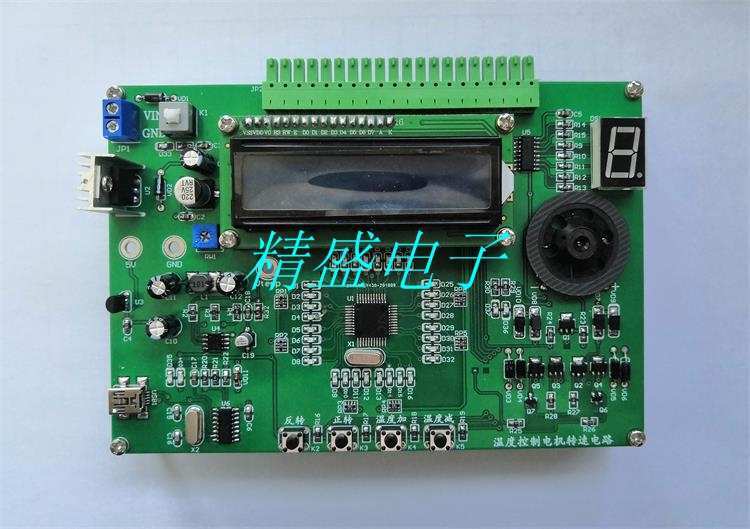

                     NI LABVIEW 項目式實訓系統
                                      ----溫度控制電機轉速系統
一、設備配置

          1、配備亞克力外殼，方便實驗室存放及保管。
           2、下位機 ：?jiǎn)纹瑱C(jī)控制，1602液晶顯示。
       3、上位機 ：NI -myDAQ 數據采集 + 串口通訊方式。
       4、提供   （a）底層硬件資源實訓包，包括原理圖及程序。
                       （b）上位機NI labview 數據采集實訓教程，包括完成項目所需控件及完整VI。

二、項目介紹

       1、硬件功能：

1. 電源電路正常：接入12V直流電源后，經過7805穩壓管后的5V電源正常。

2. 單片機電路正常：開機后進入單片機端口測試時，4排LED燈全部能正常點亮。

3. 液晶顯示電路正常：液晶顯示屏正常點亮，顯示屏上有相關數據的顯示。

4. 溫度控制電路正常：Vtemp點的電壓數據正確，液晶屏上的實時溫度數據正確。

5. 按鍵電路正常：通過按下按鍵，能實現每個按鍵的功能。

6. 電機控制電路正常：電機能實現正、反狀態下的5種轉速。

7. 數碼管顯示電路正常：在不同轉速檔位下，數碼管都能正常顯示。

            8. 串口功能正常：在串口助手上能接收到單片機的數據。

       2、軟件功能
             1、配置串口通訊端口數據。
             2、上位機讀取串口數據，并用波形圖表顯示。
             3、 NI myDAQ采集卡采集硬件傳感器數據。
             4、上位機對串口及硬件采集的數據進行處理并動態實時顯示。
